ICTÍNEO II, ESCALA 1:10 2º PARTE.

Pedro Gómez Briones. Antoni Barata.

Hace meses comenzamos a insertar en la web los inicios de este proyecto de submarino a escala. En el siguiente enlace podréis ver cómo comenzaba todo enlace

Aquí tenéis una nueva entrega de los progresos de su construcción.

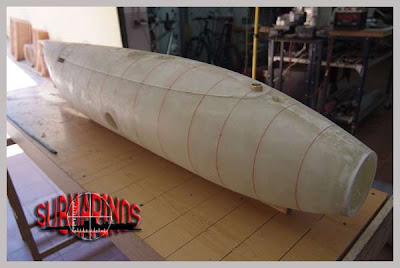

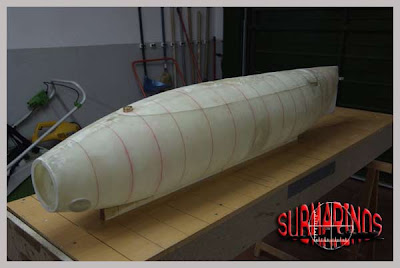

vistas generales

alojamiento para el casquete de miradores de proa, ubicación del farol de proa babor y cierre de la cubierta en el ventilador de proa.

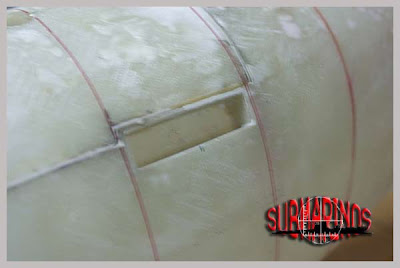

alojamiento para el casquete de miradores de babor

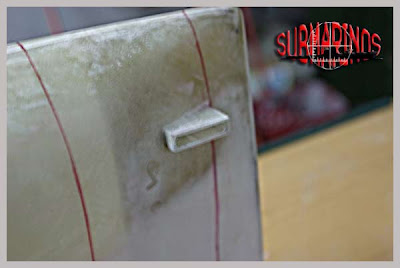

alojamiento para la helice escamoteable de virada de babor
salida para la cadena de maniobra del timón
salida de la bocina por el codaste
alojamiento para la hélice escamoteable de virada de estribor y ubicación del farol de popa estribor
cierre de la cubierta en proa
cierre de la cubierta en popa y conductos pasa cadenas de maniobra del timón


detalle general tornillería cierre escotillas
detalle del cierre embridado de la bocina
